BEZBARIEROVÁ FAKULTA FEI na STU v Bratisleve - Šikmá zákrutová plošina

BEZBARIEROVÁ FAKULTA FEI na STU v Bratisleve - Šikmá zákrutová plošina

Študenti a pedagógovia s preukazom ZŤP, alebo aj s ľahkými problémami pri presune na FAKULTE ELEKTROTECHNIKY a INFORMATIKY na STU v Bratislave využívajú Šikmú schodiskovú plošinu SPZ225Zariadenie bolo financované z rozvojového projektu MŠVVaŠ SR: Eliminácia architektonických, orientačných a informačných bariér na STU v Bratislave. Podobné zariadenia sa už nachádzajú aj na STAVEBNEJ FAKULTE, FAKULTE INFORMATIKY A INFORMAČNYCH TECHNOLÓGIÍ, pri vstupnom schodisku študentského domu J. HRONCA a na REKTORÁTE STU.








„Poslaním Fakulty elektrotechniky a informatiky STU v Bratislave, ako jednej z najstarších technických fakúlt na Slovensku s bohatou vedeckou a výskumnou činnosťou, je predovšetkým poskytovanie kvalitného univerzitného vzdelávania všetkých stupňov na báze slobodného vedeckého bádania a tvorivej výskumnej práce. “

zdroj : http://www.fei.stuba.sk

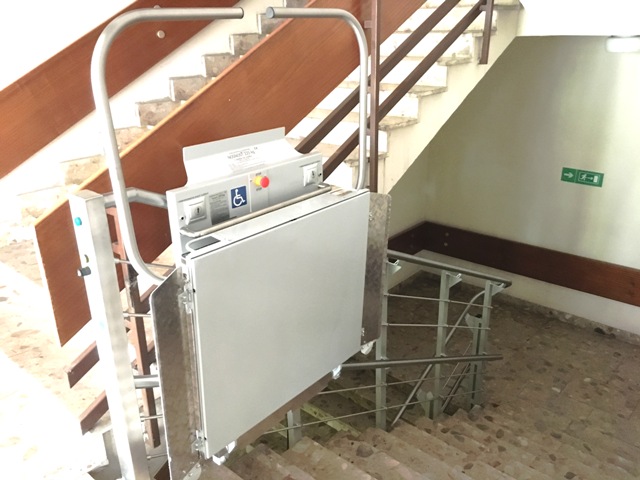

Šikmá schodisková plošina SPU 225 do zákrut

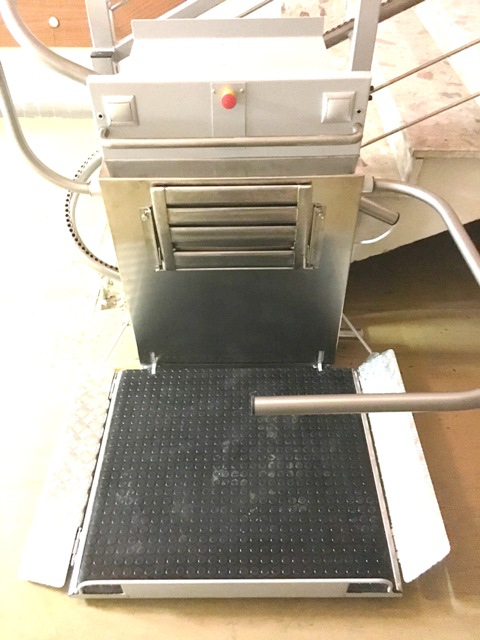

Šikmá schodisková plošina SPU 225 je zariadenie na prekonávanie architektonických bariér. Pohybuje sa po dráhe, ktorá má tvar zábradlia. Dráha je štandardne z nerezu. Rozmery plošiny sú zvolené tak, aby splnili požiadavky telesne postihnutých osôb. Ovládacie prvky plošiny sú umiestnené s ohľadom na jednoduchú obsluhu a dosah.

FOTOGALÉRIA                                BEZPLATNÉ ZAMERANIE        linka 0800 015 707





Zdvíhacie zariadenie v hornej stanici zastáva na úrovni posledného schodu, čím sa zabezpečí vodorovný presun bez akejkoľvek výškovej bariéry. Šikmá schodisková plošina preváža po schodisku osoby s invalidným vozíkom, ale aj bez vďaka sedátku. Vďaka šikmej schodiskovej plošine je možné byť úplne samostatný.



 Technická charakteristika    zariadenia:                                           Zariadenie spĺňa normu STN EN 81-40:2011-04 (27 4003).
Zatriedenie  podľa vyhlášky 508/2009 Z.z.  Bi      Schodiskový výťah a zvislá zdvíhacia plošina určené na používanie osobou s obmedzenou schopnosťou pohybu

Nosnosť: 225kg,
Rozmer podlahy: 900 x 750 mm
Doplnky: Diaľkový ovládač na kábli  Nerez čelný kryt
Ovládanie: tlačidlové, v staniciach a na plošine
Doplnky: Nerezové sklopné sedátko



Kotvenie - Stĺpiky (dráha) kotvené do schodov (steny) – chemické kotvy

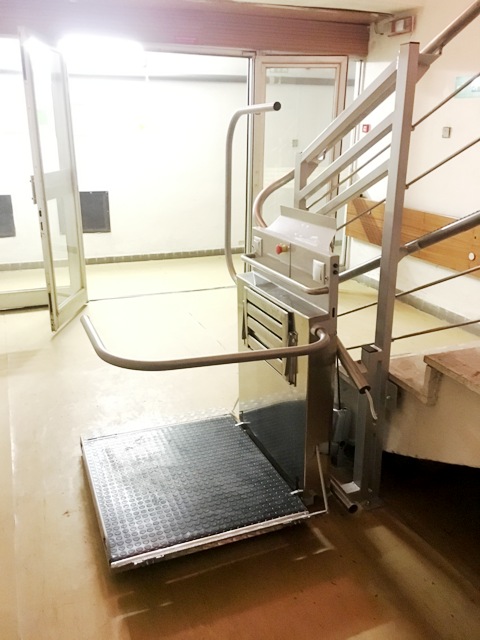

Zákruty 1 x 180°parkovacia zákruta - dole, 1 x 180° zákruta na schodisku        min.rádius 160 mm, vzdialenosť osí koľajníc v zákrute  320 mm
Max. uhol stúpania 70° pri zachovaní pôvodnej nosnosti
Prevedenie dráhy - Nerez matný, brúsený
Prevedenie pomocnej konštrukcie kotvenia dráhy : stĺpiky, oceľ s povrchovou úpravou.
Výplň dráhy: nerezové trubky ( dokonalá náhrada zábradlia )









































Bezpečnostné prvky:  Bezpečné elektroprevedenie podľa najnovších predpisov..
Ochranné madlá – automatické a mechanické blokovanie behom jazdy
Sklopné nájazdové rampy – zaistenie vozíka, automatické a mechanické blokovanie behom jazdy
Pevné bezpečnostné madlo pre pridržanie
Bezpečnostné STOP tlačítka na plošine aj na ovládacích skrinkách v staniciach
Bezpečnostné spínače dojazdu a extradojazdu
Bezpečnostné mikrospínače citlivého dna a nájazdových rámp - zastavenie plošiny pri stretnutí s prekážkou

Bezpečnosť počas jazdy je garantovaná bezpečnostnými systémami proti nárazu, pritlačeniu a zachyteniu predmetov, naviac je možné v prípade potreby zastaviť pojazd aj z ktorejkoľvek stanice STOP tlačítkom v staniciach.


Ovládanie šikmej schodiskovej plošiny v staniciach, z plošiny a diaľkovým ovládaním

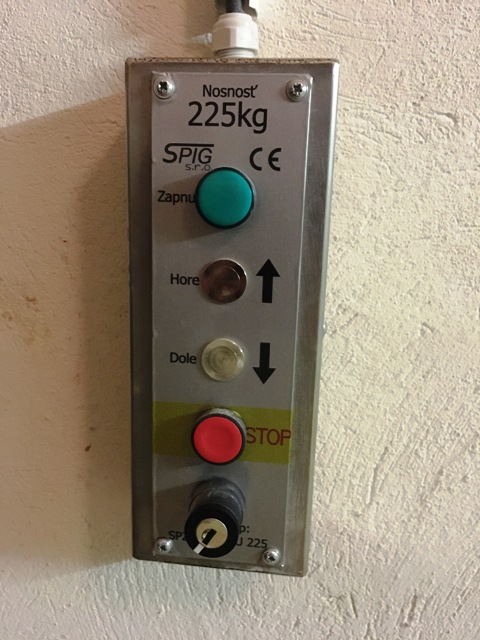

Šikmá schodisková plošina sa v staniciach dá privolať za pomoci ovládacieho panela. Tento panel sa používa aj na zapínanie plošiny.

Následne vďaka ergonomicky umiestnením tlačidlám je možné plošinu ovládať aj priamo zo zariadenia.

Okrem ovládana presunu priamo na zariadení, sa Šikmá schodisková plošina dá ovládať aj z pozície pomocnej osoby a to buď diaľkovým ovládačom, alebo ovládačom s káblovým spojením



Ovládací panel sa dá umiestniť aj na stĺpik dráhy.

Po vložení kľúčika do ovládacieho panela, možete otočením zapnúť plošinu
a kľúčik si môžete zobrať so sebou, pričom plošinu možete následne vypnúť za pomoci klúčika v ďalšej stanici.





Konzultácia a bezplatné zameranie priestorov pre zdvíhacie zameranie u Vás doma, alebo odskúšanie schodolezu.

U nás si môžeze vybaviť bezplatnú konzultáciu ohľadom zdvíhacích zariadení, ktorými sa kompenzuje znížená schopnosť pohybu ŤZP osôb.
