Zvislá zdvíhacia plošina - domáci výťah pre ŤZP

Zvislá zdvíhacia plošina patrí medzi zdvíhacie zariadenia pre ŤZP.   Na Slovensku sa vyrábajú zvislé plošiny vo Zvolene.
Spoločnosť SPIG, s.r.o. už viac ako 20 rokov vyrába skrutkové zvislé plošiny na mieru potrieb a priestorov klienta.

Ako získať zvislú zdvíhaciu plošinu?

Viete o tom že zvislú zdvíhací plošinu môžete získať úplne zadarmo? Môžete získať štátny príspevok až do 95% z  ceny až do 11 617,88€! Doplatok do 10% vám pomôže uhradiť naše občianske združenie Inak obdarení – KLUB SPIG.


Zvislú zdvíhaciu plošinu môžete používať vo vnútri aj vonku.

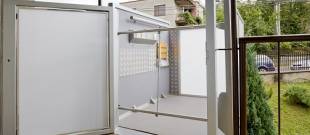

Ponúkame možnosť otvorenej aj uzavretej kabíny.

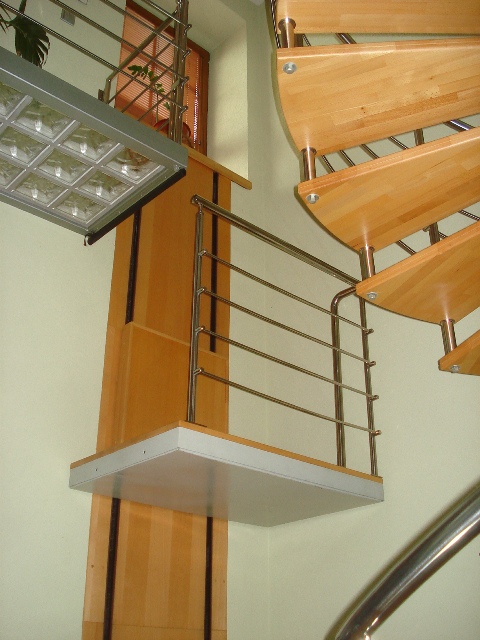

Vstup do kabíny môže byť priechodzí, čelný, v podstate môže byť vstup z 3 strán naraz. Na štvrtej strane sa nachádza rám s pohonom. Pri výbere riešenia treba dbať na umiestnenie rámu. V ráme sa nachádza pri skrutkových plošinách – skrutkový pohon, pri hydraulických plošinách – hydraulický piest. Je dôležité uvedomiť si, že vďaka rámu s pohonom sa hýbe kabína a preto treba vybrať miesto, kde rám môže byť pevne upevnený. Stavebné úpravy pre inštaláciu zvislej plošiny nemusia byť náročné. Pokiaľ je priestor otvorený, záleží iba na pevnom podklade pod rámom a  pevnej steny pre upevnenie rámu. Pokiaľ sa zvislá plošina má používať v  zrkadle schodiska, rám je možné upevniť z  bočnej strane schodiska, zanechať pôvodné zábradlie. Pokiaľ zvislá plošina má byť inštalovaná vo vnútri a je potrebné otvoriť strop, je vhodné prebrať si to so statikom. Nie len pri výreze v stropne, ale aj v iných prípadoch sa pri použití otvorenej polokabíny vyskytne problém – nebezpečenstvo strižných hrán. Riešenie je ale jednoduché - inštalácia bezpečnostných líšt, ktoré zastavia pohyb kabíny pri dotyku s predmetom, alebo osobou. Zvislá plošina je úplne bezpečná pre používanie, okrem bezpečnostných líšt pohyb kabíny zastaví aj dvojité dno. Vďaka tomuto prvku kabína zastane, pokiaľ sa pod ňou nachádza človek, alebo iný predmet. Rozdiel medzi výťahom a  zvislou plošinou je daný normou.

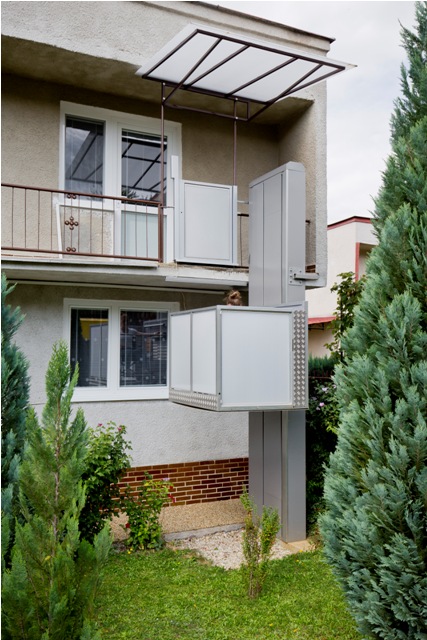

ZPS 250 – so skrutkovým pohon

Zvislá plošina je obmedzená rýchlosťou – max 9m za minútu resp. 15m/s, musí mať ovládací panel s  bezpečnostným stop tlačítkom, ovládanie smeru jazdy vo vhodnej výške pre ovládanie z  invalidného vozíka a  iné. Rozmery kabíny musia byť dostačujúce pre osobu na invalidnom vozíku spolu so sprievodcom, alebo 3 osoby s nosnosťou 250kg. Zvislá plošina môže mať aj ohradenie – šachtu.

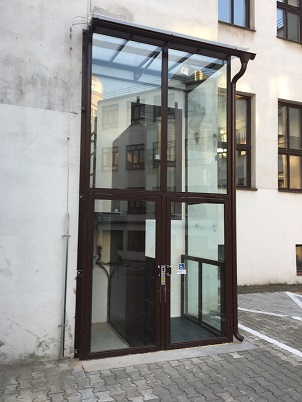

Šachta môže byť murovaná, alebo oceľ, bezpečnostné sklo, sendvič, prípadne sadrokartón. Pri vstupe na plošinu je potrebné otvoriť dvere s  elektro-magnetickým kľúčom. Urobíme tak stlačením tlačidla, dvere sa bezpečne odomknú a zamknú pri zatvorení.

• Zvislá plošina funguje spoľahlivo desiatky rokov.
• 100 percentná profesionalita zo strany konštruktérov
• 100 percentná profesionalita zo strany výroby.
• Skrutkový pohon je mimoriadne spoľahlivý, nie je citlivý na tepelné zmeny, neklesá, netreba meniť olej a podobne.

Technické údaje základného prevedenia :
Nosnosť 250 kg
Zdvih 0,3 m – 4 m (6 m)
Rýchlosť do 4,5 m/min – 9 m/min
Rozmer podlahy max. 1 250 x 1 400 mm min. 800 x 1250 mm)
Príkon 1,5 kW, 3x400 V
Ovládanie samoobslužné z plošiny aj staníc
Pohon skrutkový alebo hydraulický
Ohradenie dráhy oceľová konštrukcia, výplň z bezpečnostného skla
Doplnky mimo štandard automatické otváranie dverí, zrkadlo a iné podľa požiadaviek zákazníka

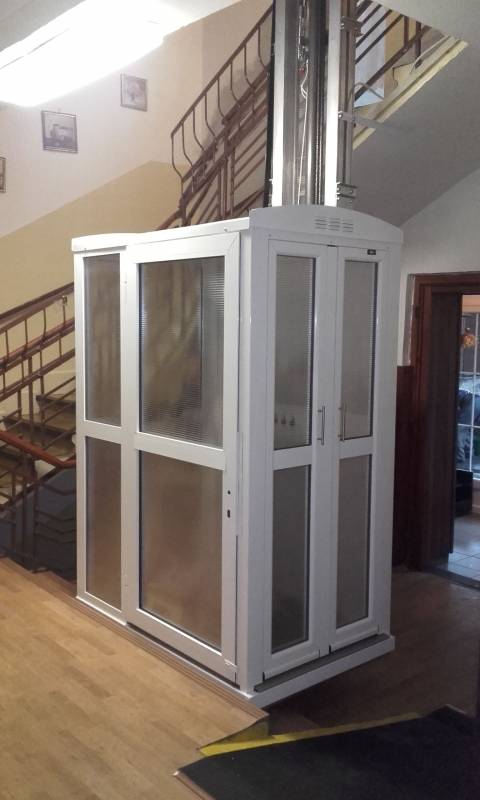

Zvislé plošiny OS 200, OS 400 – s hydraulickým pohonom

Pre vyššie zdvihy je vhodné zvoliť si zvislú plošinu s hydraulickým pohonom. Zvislé plošiny OS 200, OS 400 majú zdvih až do 12 metrov. Takouto zvislou plošinou dokážete zabezpečiť vstup na viaceré poschodia s väčším počtom staníc. Ako na to? Vyberte si slovenský výrobok priamo od výrobcu, vyrobený pre Vás na mieru. Dohodnite si bezplatnú obhliadku u Vás doma.


Zvislé plošiny  podľa vyhlášky 508/2009 Z.z.
Bi      Schodiskový výťah a zvislá zdvíhacia plošina určené na používanie osobou s obmedzenou schopnosťou pohybu.


Norma: STN EN 81-41,  Zvislé plošiny (https://www.sutn.sk/eshop/public/standard_detail.aspx?id=113530)


Preprava osôb: 1 osoba na vozíčku s doprovodom alebo max. 3 osoby


Stavebné úpravy: hladkosť, kolmosť, rovinnosť priľahlých stien - betónový základ pod plošinou - priehlbeň 80 – 90 mm, alebo nájazdový klin - uzemnenie


Uzemnenie:  zemniaca svorka spojená s hlavným zemnením budovy


Vybavenie: -guličková skrutka - kapotáž rámu (nerez/ farebný plech/ drevený obklad)  - gravírované ovládacie panely


Vstupy: výťahárska branka/ výťahárske dvere
( s elektro-magnetickým kľúčom ) - prevdenie: oceľový rám, výplň bezpečnostné sklo / rúrkový lexan
